使用參數：
●溫度：-75~400℃；
●壓力：-0.1（真空）~4.0MPa；
●速度：<30m/s或不高于5000r/min；
●尺寸范圍：30~100mm
適用范圍：
●石油煉制、石油化工、礦山、制藥等各行業的轉動設備，特別適用于石油煉制及石油化工中高溫工況場合，如汽油、柴油、塔底油、渣油等。
結構描述：
●單封 平衡型 焊接金屬波紋管補償 任意旋向
結構特點：
●法蘭式聯接：結構簡單，定位可靠，安裝精度高；
●平墊密封：密封可靠，適用范圍廣；
●模塊式設計：與KTS11B/KTS12B、KTS21B/KTS22B采用模塊化尺寸，保證安裝尺寸互換；
●折流套結構：強制冷卻，結構簡單，冷卻效果好；
●特殊結構優化設計：保證動環最小的安裝端面變形；
●兩種尺寸系列，可以滿足更多設備空間；
主要材料表：
| 名稱 |
材料 |
高溫配置 |
低溫配置 |
腐蝕性配置 |
|
密封端面 |
靜環端面 |
進口優質石墨 |
○ |
○ |
|
|
浸銻石墨 |
● |
○ |
○ |
|
浸樹脂石墨 |
|
● |
● |
|
硬質合金 |
● |
● |
○ |
|
碳化硅 |
○ |
○ |
● |
|
動環端面 |
硬質合金 |
● |
○ |
○ |
|
碳化硅 |
○ |
● |
● |
|
波紋管 |
AM350 |
○ |
○ |
|
|
Inconel718 |
○ |
○ |
○ |
|
哈氏C |
|
○ |
● |
|
00Cr17Ni14Mo2 |
● |
● |
○ |
|
輔助密封 |
柔性石墨 |
● |
● |
○ |
|
聚四氟乙烯 |
|
○ |
● |
|
金屬件 |
環座 |
4J42 |
● |
|
|
|
2Cr13 |
|
● |
|
|
0Cr17Ni12Mo2 |
|
○ |
○ |
|
哈氏C |
|
○ |
● |
|
0Cr18Ni9 |
|
○ |
|
|
其它 |
2Cr13 |
● |
● |
|
|
0Cr17Ni12Mo2 |
○ |
○ |
○ |
|
哈氏C |
○ |
○ |
● |
|
0Cr18Ni9 |
○ |
○ |
|
高溫配置為介質溫度≥200℃；低溫配置為介質溫度≤200℃；
●為優先選用材料；
○為允許選用材料，根據實際情況確定；
可以提供其它材料，以適應特殊工況；

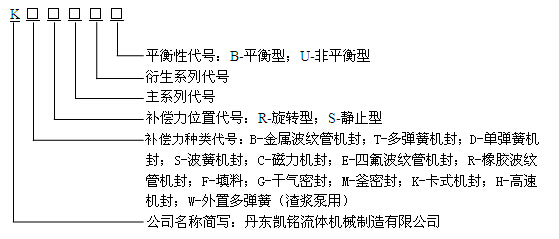

型號說明：
|
